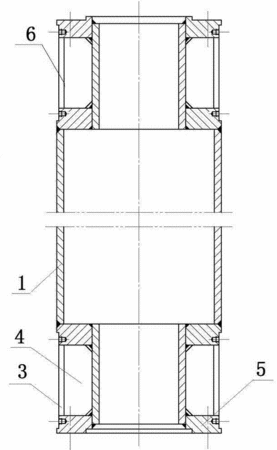

摘要：本實用新型公開了一種立式泵內接管結構及立式泵，屬于流體機械領域。為了解決現有立式泵內接管連接呈多臺階狀，影響泵內液體流動，降低立式泵效率的問題，所述立式泵內接管結構包括內接管體，所述內接管體兩端均設有帶環向凹槽的法蘭，每個凹槽外均設有裝在法蘭上的環狀封板，該封板的外徑與內接管體的外徑一致。所述立式泵包括多個如上所述的立式泵內接管結構，相鄰兩個內接管結構之間設有軸承支架，該軸承支架的兩端分別固定在相應內接管結構的法蘭上。本實用新型通過設置凹槽和封板，避免了流體的局部損失，提高了水泵的工作效率，減少了流體中顆粒對泵體的磨損，延長了泵體的使用壽命。
- 專利類型實用新型
- 申請人湖南耐普泵業有限公司;
- 發明人陳雙喜;
- 地址410100 湖南省長沙市國家經濟技術開發區（星沙）盼盼路26號
- 申請號CN201320103795.X
- 申請時間2013年03月07日
- 申請公布號CN203130588U
- 申請公布時間2013年08月14日
- 分類號F04D29/00(2006.01)I;F04D29/04(2006.01)I;
