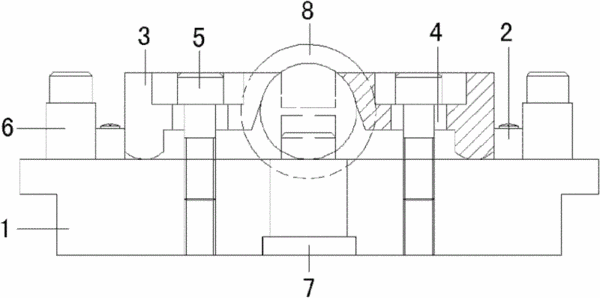

摘要：本實用新型公開了一種車床鏜圓柱盲孔夾具，包括底板，底板上兩端對稱固定通過螺栓安裝有可調限位塊，可調限位塊之間設有一對鎖緊壓塊，一對鎖緊壓塊上均設有腰形通孔，鎖緊壓塊上腰形通孔下方的底板上設有對應的螺孔并螺合有鎖緊螺栓，所述的鎖緊螺栓穿過腰形通孔，所述的腰形通孔的直徑大于螺栓的大徑，可調限位塊外側固定安裝有限位塊，底板中央設有階梯孔，階梯孔內配合有定位釘。本實用新型結構簡單，使用方便，可以方便的裝夾柱形工件進行鏜孔加工，還可以根據不同的工件進行調節，加工范圍大。
- 專利類型實用新型
- 申請人蚌埠天光傳感器有限公司;
- 發明人黃若豐;楊強;馬津生;張翠翠;
- 地址233010 安徽省蚌埠市高新區嘉和路118號
- 申請號CN201120166034.X
- 申請時間2011年05月23日
- 申請公布號CN202114509U
- 申請公布時間2012年01月18日
- 分類號B23Q3/12(2006.01)I;
