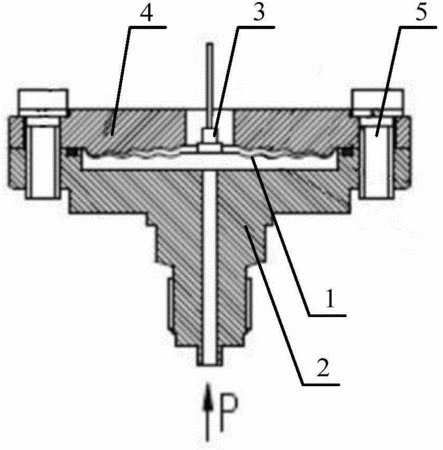

摘要：本實用新型公開了一種膜片壓力表，包括上接體、下接體及波紋膜片，波紋膜片四周分別與上接體和下接體抵接，波紋膜片與下接體之間形成壓力測量腔體，上接體的下表面設有能夠與波紋膜片上表面波紋相吻合的波紋面。在本實用新型提供的膜片壓力表中，通過將上接體的下表面設計為波紋面，當波紋膜片壓力達到預定值時，波紋膜片上表面能夠與上接體的波紋面貼合，當壓力再大時，波紋膜片不再變形，避免波紋膜片承受量程多倍以上沖擊時，造成波紋膜片塑性形變使得波紋膜片永久性損壞的情況，因此，本申請提供的膜片壓力表的波紋膜片的使用壽命延長。
- 專利類型實用新型
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪工程技術有限公司;
- 發明人鄭迎迎;白大成;韓書華;
- 地址100078 北京市朝陽區南三環成壽寺甲135號
- 申請號CN201420707144.6
- 申請時間2014年11月21日
- 申請公布號CN204177511U
- 申請公布時間2015年02月25日
- 分類號G01L7/08(2006.01)I;
