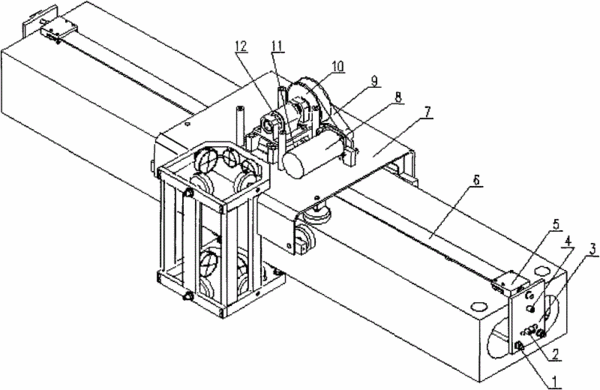

摘要：本實用新型公開了一種三坐標測量機的橫梁傳動機構，包括固定板、設于滑架上的電機、同步帶輪及同步帶，其特征是：在橫梁的軸心設有貫通通孔，一絲桿穿過通孔，并固定連接設于橫梁兩端的固定板；滑架架設在橫梁上，滑架上設伺服電機，通過同步帶I連接同步帶輪I，同步帶輪I同軸連接同步帶輪II，其上套有同步帶II，同步帶II兩端分別連接橫梁兩端的固定板。絲桿代替了橫梁受到的同步帶的張緊力及慣性作用，有效避免了因橫梁受力變形對測量精度產生的影響；傳動機構能平穩直線運行，保證了三坐標測量機的精度和穩定。
- 專利類型實用新型
- 申請人上海歐潼精密設備有限公司;
- 發明人劉炳華;
- 地址201612 上海市松江區曹農路538號4號樓底層
- 申請號CN201120145152.2
- 申請時間2011年05月09日
- 申請公布號CN202033016U
- 申請公布時間2011年11月09日
- 分類號G01B21/00(2006.01)I;
