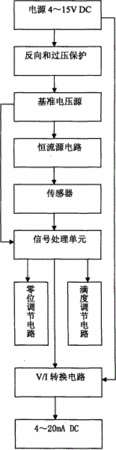

摘要:低功耗兩線制4~20mA輸出壓力變送器電路,適用于野外無市電供應的壓力變送器控制系統和便攜式或手持式壓力儀表。包括恒流源電路、基準電壓源、信號處理單元、反向和過壓保護,其特征在于:設置零位調節電路、滿度調節電路、V/I轉換電路,外部4~15VDC電源連接反向和過壓保護,反向和過壓保護連接基準電壓源,基準電壓源與恒流源電路相連,恒流源電路連接傳感器,傳感器與信號處理單元連接,信號處理單元分別與零位調節電路、滿度調節電路和V/I轉換電路連接得到4~20mA電流,電源4~15VDC與V/I轉換電路相連,基準電壓源還與信號處理單元相連。成本低、供電可低至4VDC,精度可達到0.5%以內。
- 專利類型實用新型
- 申請人淄博飛雁先行測控技術有限公司;
- 發明人刁國榮;周秀成;王惜方;
- 地址255087 山東省淄博市張店區一帆路科匯科技園
- 申請號CN201020132904.7
- 申請時間2010年03月12日
- 申請公布號CN201622146U
- 申請公布時間2010年11月03日
- 分類號G01L9/00(2006.01)I;
