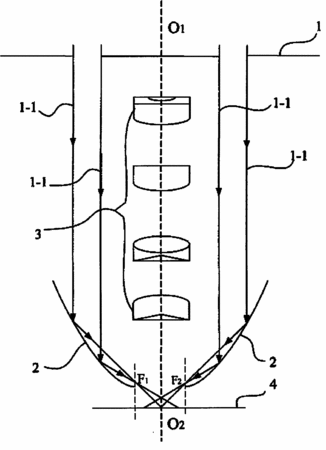

摘要：本實用新型涉及一種反射式暗場顯微鏡的照明系統，包括發光源，環形光闌，反射拋物曲面，其特征在于：所述反射拋物曲面的安裝位置滿足以下要求：從所述發光源發出的光經所述環形光闌平行入射至所述反射拋物曲面后，經所述反射拋物曲面發射后的光會聚的焦點偏離所述反射式暗場顯微鏡的物鏡中心軸，并且所述反射式暗場顯微鏡的載物臺設置在所述反射拋物曲面的反射光域內。與現有技術相比，本實用新型的優點在于：將反射拋物曲面設置的位置滿足經過反射拋物曲面發射后的光會聚的焦點偏離所述反射式暗場顯微鏡的物鏡中心軸后，可有效提高光源的利用率，簡化計算過程。
- 專利類型實用新型
- 申請人寧波永新光學股份有限公司;
- 發明人崔志英;丁彩玉;
- 地址315040 浙江省寧波市科技園區明珠路385號
- 申請號CN201020577904.8
- 申請時間2010年10月25日
- 申請公布號CN201886198U
- 申請公布時間2011年06月29日
- 分類號G02B21/10(2006.01)I;F21V17/00(2006.01)I;
