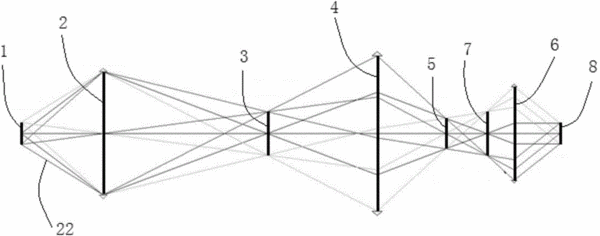

摘要：本發明公開了一種照明光路系統，其包括明場照明裝置，其包括照明光源、第一集光鏡、孔徑光闌、聚光鏡、視場光闌及第一物鏡或第一物鏡組件，所述孔徑光闌位于所述第一集光鏡和聚光鏡之間，所述視場光闌位于所述聚光鏡和第一物鏡或第一物鏡組件之間，其中來自照明光源產生的光束經第一集光鏡收集后通過所述孔徑光闌，經所述孔徑光闌限制的光束通過所述聚光鏡及所述視場光闌將光束成像在所述第一物鏡或第一物鏡組件的后焦面上，聚集到所述第一物鏡或第一物鏡組件后焦面上的光束通過所述第一物鏡或第一物鏡組件平行出射到探測目標上以在探測目標上形成均勻的光斑。與現有技術相比，本發明光路短、照明均勻，光照利用率高，且易安裝調試。
- 專利類型發明專利
- 申請人無錫微焦科技有限公司;
- 發明人何繼中;
- 地址214125 江蘇省無錫市濱湖區錦溪路100號軟件園A區21號樓2層
- 申請號CN201410522161.7
- 申請時間2014年09月30日
- 申請公布號CN104317042A
- 申請公布時間2015年01月28日
- 分類號G02B21/10(2006.01)I;G02B21/12(2006.01)I;
