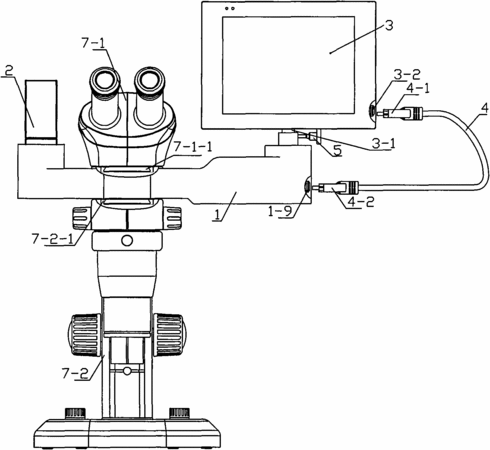

摘要:本實用新型涉及一種體視顯微鏡,包括雙目觀察裝置(7-1)和含調焦、支撐架的平行光體視變倍鏡體(7-2),其特征在于:還包括一體視數碼主體裝置(1)、一攝像接口裝置(2)、一數碼顯示屏裝置(3)和一兩端帶有插頭的電纜(4),所述體視數碼主體裝置(1)包括第一路透光反光元件(1-1A)、第二路透光反光元件(1-1B)、第一光學成像元件組(1-2A)、反光元件(1-3)、第二光學成像元件組(1-2B)和圖像傳感器(1-4);所述電纜(4)一端的插頭(4-1)與數碼顯示屏裝置(3)的數字信號連接接口(3-2)相連,所述電纜(4)另一端的插頭(4-2)與體視數碼主體裝置(1)上的數字信號連接接口(1-9)相連。與現有技術相比,本實用新型的優點在于:能同時實現雙目立體觀察、光電數碼攝像及屏幕直接顯示功能。
- 專利類型實用新型
- 申請人寧波永新光學股份有限公司;
- 發明人杜群峰;黃曉燕;崔志英;曾麗珠;
- 地址315040 浙江省寧波市科技園區明珠路385號
- 申請號CN201020254682.6
- 申請時間2010年07月05日
- 申請公布號CN201740916U
- 申請公布時間2011年02月09日
- 分類號G02B21/36(2006.01)I;G02B21/22(2006.01)I;
