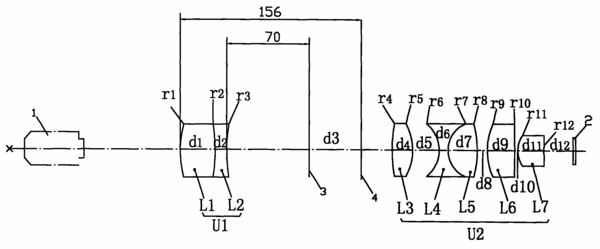

摘要：本實用新型涉及一種基于微透鏡陣列的CMOS傳感器的顯微鏡成像系統，該系統包括顯微鏡物鏡和基于微透鏡陣列的CMOS傳感器，其特征在于：所述顯微鏡物鏡與所述基于微透鏡陣列的CMOS傳感器之間設置有適配成像系統，該適配成像系統包括有具有正光焦度的第一透鏡組和具有正光焦度的第二透鏡組，其中第一透鏡組設置在顯微鏡物鏡與由顯微鏡物鏡確定的初次成像面之間，并且該第一透鏡組使來自顯微鏡物鏡的光線會聚，這些光線的會聚面為第一成像面；經過第一成像面上發射出的光線再通過所述具有正光焦度的第二透鏡組進行發散，從而使光線發散出射至CMOS傳感器的微透鏡凸面上。本實用新型的主光線角度與傳感器微透鏡的主光線角度能較好的匹配。
- 專利類型實用新型
- 申請人寧波永新光學股份有限公司;
- 發明人黃曉燕;曾麗珠;張燕珂;
- 地址315040浙江省寧波市科技園區明珠路385號
- 申請號CN200920122793.9
- 申請時間2009年06月19日
- 申請公布號CN201421518Y
- 申請公布時間2010年03月10日
- 分類號G02B21/36(2006.01)I;G02B13/24(2006.01)I;G02B1/00(2006.01)I;G02B3/00(2006.01)I;
