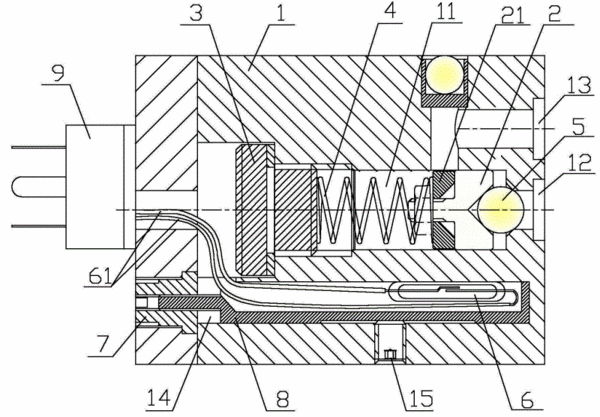

摘要：本實用新型公開了一種用于液壓系統的流量檢測裝置，即在殼體中部設有油缸及連通油缸的液體輸入孔和輸出孔，油缸與液體輸入孔同軸，殼體在油缸一側開有長槽，干簧管開關設于長槽內并導線伸出殼體外，悶頭螺釘設于油缸的后端，活塞設于油缸內并沿油缸移動，彈簧設于殼體的油缸內并位于悶頭螺釘與活塞之間，鋼珠設于活塞前端中心，永磁體磁鋼位于活塞后端，活塞位于油缸前端時，設于活塞的鋼珠封閉液體輸入孔并使干簧管開關導通或關斷，活塞位于油缸后端時，干簧管開關動作相反為關斷或導通。本裝置結構簡單，使用方便，可檢測管路內液壓流的存在與否，且采用開關量信號標識有或無液壓流，并能組合在液壓疊加閥塊上，方便了液壓系統的控制。
- 專利類型實用新型
- 申請人上海融德機電工程設備有限公司;
- 發明人馮曉明;
- 地址200135 上海市浦東新區浦東大道1695弄1號1401室
- 申請號CN201020605912.9
- 申請時間2010年11月15日
- 申請公布號CN201884366U
- 申請公布時間2011年06月29日
- 分類號F15B19/00(2006.01)I;
