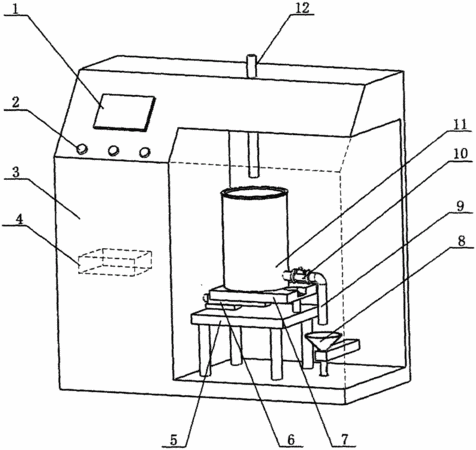

摘要：本發明公開了一種液壓閥的內泄漏量檢測裝置，包括測試臺架、支架、容器、油管、漏斗、稱重傳感器/變送器、單片機系統、顯示模塊、電磁換向閥及按鈕。通過容器入口將液壓閥內泄的液壓油儲存在容器中，容器置于裝有稱重傳感器的支架上，通過稱重傳感器/變送器將泄漏油的重量轉換成電信號，并經A/D轉換成數字信號，輸入到單片機，再換算成內泄漏量，并通過顯示模塊顯示；為防止液壓油溢出，設有電磁閥控制的出口，由單片機測算其實際容量，一旦超過其閾值，便通過繼電器使電磁閥打開，排出容器油液。本發明通過稱重方式自動測量液壓閥的內泄漏量，測量精度高，可為液壓閥的批質量評定、液壓閥的研發和性能改進提供幫助。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人余忠華;陸彬;
- 地址310058 浙江省杭州市余杭塘路866號
- 申請號CN201110403891.1
- 申請時間2011年12月02日
- 申請公布號CN103133458B
- 申請公布時間2016年06月22日
- 分類號F15B19/00(2006.01)I;
