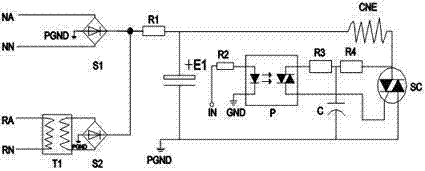

摘要：一種ATSE轉換機構的驅動電路，驅動電路的輸出端與轉動機構的輸入端連接，包括控制電源、電容E1、光電耦合器P、可控硅SC及直流勵磁線圈CNE，控制電源的輸出端連接電容E1的陽極，電容E1的陰極連接可控硅SC的T1極，可控硅SC的T2極連接直流勵磁線圈CNE的輸入端；光電耦合器P的輸出端一端連接可控硅SC的G極，另一端連接可控硅SC的T2極。光電耦合器P的輸入端連接一控制信號輸入源IN。本實用新型利用可控硅過零截止和直流勵磁線圈在通電后切斷瞬間產生的反電動勢的特性達到ATSE轉換機構的驅動部份對外零飛弧，及通過控制信號來控制直流勵磁線圈電流，減少了開關驅動部份的故障率，極大提高了開關的使用壽命，同時也具有良好的經濟效益和社會效益。
- 專利類型實用新型
- 申請人廣東雅達電子股份有限公司;
- 發明人湯曉宇;孟軍;楊承港;
- 地址517000 廣東省河源市高埔崗雅達工業園廣東雅達電子股份有限公司
- 申請號CN201320333692.2
- 申請時間2013年06月09日
- 申請公布號CN203352272U
- 申請公布時間2013年12月18日
- 分類號H02J9/06(2006.01)I;
