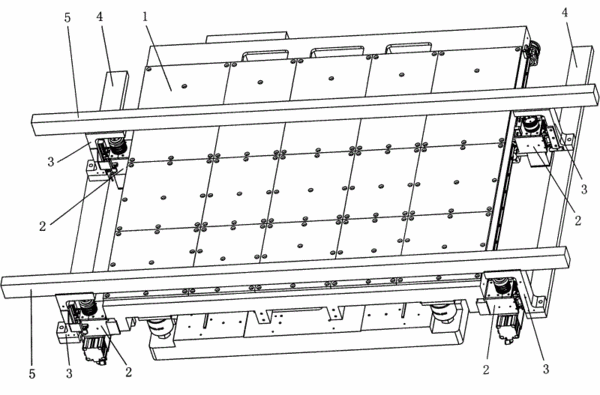

摘要:Z軸調整板厚機構及全自動視覺印刷機,屬于PCB印刷機領域。該機構包括四組調節模組、導軌支座和導軌座支撐架,四組調節模組分別對稱與平臺裝配在一起,與調節模組對應的導軌支座上端與導軌裝配在一起,導軌支座下端或位于導軌座支撐架上或懸空,平臺與Z軸裝配在一起;每組調節模組均包括升降桿、調節彈簧、夾緊套擋板、導軌升降鎖緊座、鎖緊氣缸和剎車塊安裝座,調節彈簧、夾緊套擋板、導軌升降鎖緊座和剎車塊安裝座從上而下依序與升降桿裝配在一起,鎖緊氣缸和剎車塊安裝座裝配在一起,升降桿上端部或頂住導軌支座上端或不接觸導軌支座上端。該Z軸調整板厚機構用于全自動視覺印刷機中,設計在平臺與兩導軌之間,其調整速度快,調校精度高。
- 專利類型實用新型
- 申請人東莞市凱格精密機械有限公司;
- 發明人邱國良;
- 地址523785 廣東省東莞市東城區光明大道永峰樓四樓
- 申請號CN201020523310.9
- 申請時間2010年09月08日
- 申請公布號CN201824624U
- 申請公布時間2011年05月11日
- 分類號B41F15/26(2006.01)I;B41F15/08(2006.01)I;
