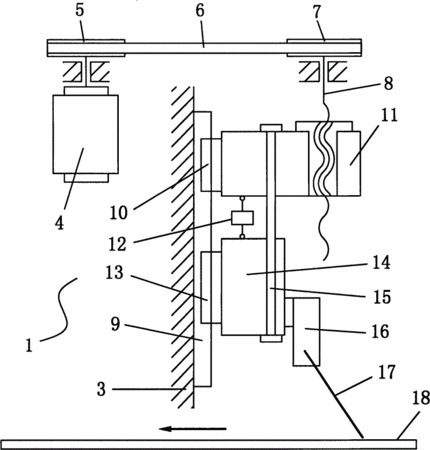

摘要：壓力閉環控制刮刀機構及全自動視覺印刷機，屬于PCB印刷機領域。該機構的刮刀升降模組與刮刀梁裝配在一起，刮刀升降模組包括模組座、步進電機、絲桿、滑軌、上滑塊、上滑塊座、壓力感應器、下滑塊、下滑塊座、刮刀座和刮刀，步進電機、絲桿和滑軌分別與模組座裝配在一起，絲桿通過B同步帶輪、同步帶和A同步帶輪連接步進電機，絲桿連接上滑塊座，上滑塊和上滑塊座裝配在一起，下滑塊座通過調整螺栓連接上滑塊座，下滑塊和下滑塊座裝配在一起，上滑塊和下滑塊分別與滑軌配合在一起，上滑塊座和下滑塊座分別連接壓力感應器，刮刀座與下滑塊座裝配在一起，刮刀與刮刀座裝配在一起。該機構用于與全自動視覺印刷機中的機架呈活動方式裝配在一起。
- 專利類型實用新型
- 申請人東莞市凱格精密機械有限公司;
- 發明人邱國良;
- 地址523785 廣東省東莞市東城區光明大道永峰樓四樓
- 申請號CN201020523326.X
- 申請時間2010年09月08日
- 申請公布號CN201824635U
- 申請公布時間2011年05月11日
- 分類號B41F15/44(2006.01)I;B41F15/08(2006.01)I;
