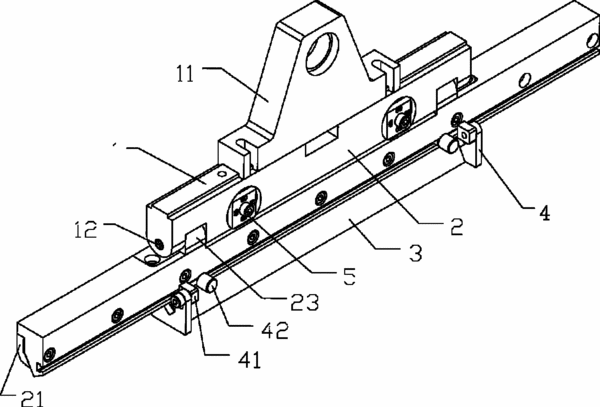

摘要：多功能刮刀架，屬于PCB板印刷機領域，包括上安裝板、下安裝板、刮刀片和擋錫板，刮刀片固定安裝在下安裝板上。上安裝板與下安裝板通過兩個同軸的鉸軸連接，且該二者能以所述鉸軸為中心軸旋轉一定角度，該角度可通過角度調節機構進行調節。刮刀片夾設于下安裝板與壓條之間，并通過可拆卸的方式與下安裝板固定連接。下安裝板上制有T形通槽，擋錫板可在該槽內自由滑動并可被鎖緊在槽上的任意位置，使得擋錫板能始終位于刮刀片的兩側，即使刮刀片的長度發生了變化。本實用新型因具有刮刀片角度可調，長度可變等優點，使一副刮刀架能適應大量不同規格的PCB板的生產，可明顯提高材料利用率，降低生產成本。
- 專利類型實用新型
- 申請人東莞市凱格精密機械有限公司;
- 發明人邱國良;
- 地址523785 廣東省東莞市東城區光明大道永峰樓四樓
- 申請號CN200920307855.3
- 申請時間2009年08月12日
- 申請公布號CN201520093U
- 申請公布時間2010年07月07日
- 分類號B41F15/34(2006.01)I;
