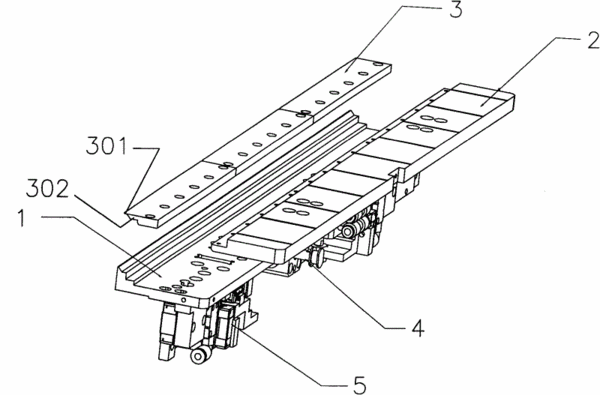

摘要：本實用新型公開了一種厚薄板皆適用的新型壓板裝置及使用該壓板裝置的全自動視覺印刷機，該壓板裝置包括對稱設置在被壓PCB板兩側的兩套壓板組件，該壓板組件包括底座，在底座上方設置驅動板和壓板，驅動板和壓板固定連接，且壓板靠近PCB板一側，底座平面上靠近PCB板的一側凸出形成至少兩級臺階，壓板底面上靠近PCB板的一側呈倒像臺階狀形成薄壓板和厚壓板，并與臺階的最上方兩級相楔合，薄壓板橫向伸出所述臺階，所述驅動板與升降滑軌連接，可沿升降滑軌豎向移動，有氣缸驅動該驅動板做橫向和豎向移動，可帶動壓板上的薄壓板和厚壓板，配合底座的臺階，完成厚、薄壓板之間的自動更換。
- 專利類型實用新型
- 申請人東莞市凱格精密機械有限公司;
- 發明人邱國良;
- 地址523785 廣東省東莞市東城區光明大道永峰樓四樓
- 申請號CN201020523254.9
- 申請時間2010年09月08日
- 申請公布號CN201824622U
- 申請公布時間2011年05月11日
- 分類號B41F15/26(2006.01)I;B41F15/08(2006.01)I;
