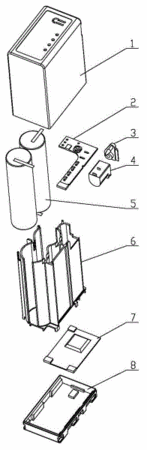

摘要：一種基于大容量電芯的攝像機電池，包括上蓋（1）、下蓋（8）、電池電量顯示板（2）、控制線路板（7）和DC插座（4），其特征是所述的由上蓋（1）和下蓋（8）組成的空間中安裝有帶有曲面防護定位槽的電芯支架（6），所述的電芯支架（6）中的曲面防護定位槽可豎直插裝兩個大容量電芯，兩節大容量電芯電氣串接相連組成電芯組（5）；所述的電池電量顯示板（2）安裝在帶有曲面防護定位槽的電芯支架（6）的上部并與上蓋（1）的內上底面緊帖；所述的DC插座（4）與電池電量顯示板（2）固定相連；電池電量顯示板（2）、大容量電芯組（5）和控制線路板（7）之間通過導線電氣相連。本實用新型具有容量大，體積小的優點，它很好地避免了多個電芯串、并聯可能存在的電池的“短板效應”問題。
- 專利類型實用新型
- 申請人南京視威電子科技股份有限公司;
- 發明人朱青梅;劉萬國;肖渭光;于江蘇;
- 地址210028 江蘇省南京市南京經濟技術開發區恒通大道10號
- 申請號CN201020520278.9
- 申請時間2010年09月08日
- 申請公布號CN201789045U
- 申請公布時間2011年04月06日
- 分類號H01M10/42(2006.01)I;H01M2/10(2006.01)I;G03B7/26(2006.01)I;
