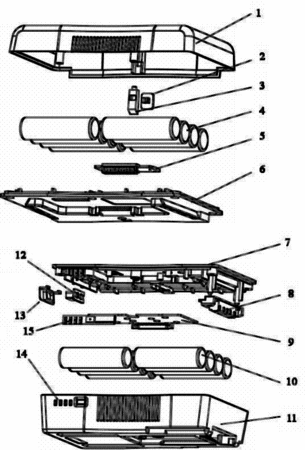

摘要：一種具有自動復位鎖扣的組合式智能攝像機電池，它包括A、B兩個模塊，A模塊包括上罩蓋（1）、上電芯組（4）、接口線路板（5）和上蓋板（6），B模塊包括下蓋板（7）、電極組塊（8）、控制線路板（9）、下電芯組（10）、電量顯示板（15）和下罩蓋（11），其特征是A、B模塊之間設有自動復位鎖扣，該自動復位鎖扣由撥鈕（2）、鎖扣（3）和復位彈簧（16）組成、所述的鎖扣（3）位于上罩蓋（1）上的導向槽（17）中，它的一端與安裝在所述導向槽（17）中的復位彈簧（16）相抵，另一帶有斜面的一端伸出上罩蓋（1）插入下蓋板（7）上的定位槽（18）中從而實現A、B模塊的組合定位，所述的撥鈕（2）的操作端位于上罩蓋（1）上的操作槽（19）中，撥鈕（2）的下端穿過上罩蓋（1）與鎖扣（3）連接。本實用新型結構簡單，使用方便，安全可靠。
- 專利類型實用新型
- 申請人南京視威電子科技股份有限公司;
- 發明人劉萬國;丁寶國;陳學斌;
- 地址210038 江蘇省南京市南京經濟技術開發區恒通大道10號
- 申請號CN201320129119.X
- 申請時間2013年03月21日
- 申請公布號CN203119013U
- 申請公布時間2013年08月07日
- 分類號H01M2/10(2006.01)I;H01M2/20(2006.01)I;G03B7/26(2006.01)I;H01M10/48(2006.01)I;
