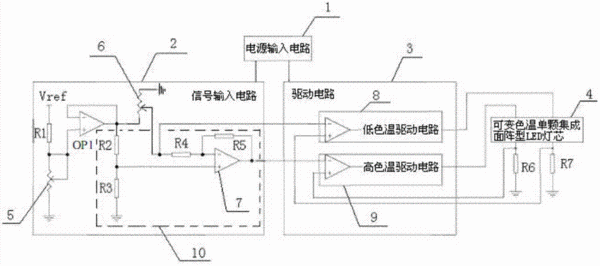

摘要：本實用新型提供一種可調色溫的LED燈具，包括具有低色溫燈串與高色溫燈串的LED燈芯、電源輸入電路、信號輸入電路、驅動電路、第六電阻R6以及第七電阻R7；所述電源輸入電路的輸出端與信號輸入電路、驅動電路連接；所述信號輸入電路的輸出端與驅動電路的電流比較端連接；所述第六電阻R6的一端接地連接，另一端分別連接所述高色溫燈串以及驅動電路的電流比較端；所述第七電阻R7的一端接地連接，另一端分別連接所述低色溫燈串以及驅動電路的電流比較端；所述驅動電路的輸出端與LED燈芯連接。本實用新型采用純硬件控制電路，有效解決在進行亮度和色溫調節時出現的反應滯后和控制電路抗干擾能力弱、可靠性低、生產工序繁瑣等問題。
- 專利類型實用新型
- 申請人南京視威電子科技股份有限公司;
- 發明人丁寶國;陳學斌;王滬榕;任朦;
- 地址210038 江蘇省南京市南京經濟技術開發區恒通大道10號
- 申請號CN201420517694.1
- 申請時間2014年09月10日
- 申請公布號CN204062606U
- 申請公布時間2014年12月31日
- 分類號F21S2/00(2006.01)I;F21V31/00(2006.01)I;F21V23/00(2006.01)I;H05B37/02(2006.01)I;F21Y101/02(2006.01)N;
