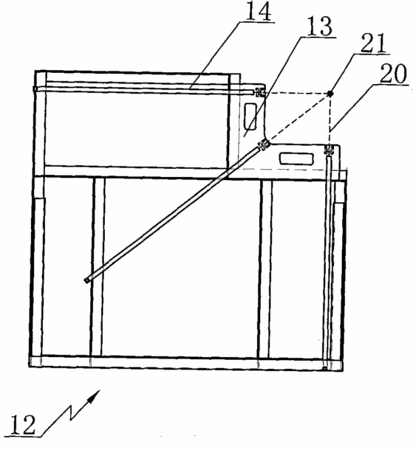

摘要：水深截斷模型試驗裝置，包括底座、與底座垂直連接的支撐架以及滑輪安裝鋼板，支撐架上焊接有三根鋼管，鋼管間相互呈一定角度布置且其延伸線能交匯于一點，鋼管內部分別設置彈簧，彈簧一端與鋼管尾部連接，另一端連接有細鋼絲，滑輪安裝鋼板上裝有三組滑輪裝置，細鋼絲從鋼管頭部延伸出來并先后經過兩個垂直放置的滑輪以及水平放置的滑輪之間的間隙穿出，三根細鋼絲交匯于結點。本實用新型工作時通過對結點的受力研究能準確模擬出截斷點力的大小和方向。
- 專利類型實用新型
- 申請人中國船舶重工集團公司第七〇二研究所;
- 發明人繆泉明;匡曉峰;胡定健;許可;
- 地址214082 江蘇省無錫市濱湖區無錫市116信箱
- 申請號CN201020242246.7
- 申請時間2010年06月21日
- 申請公布號CN201765106U
- 申請公布時間2011年03月16日
- 分類號G01M10/00(2006.01)I;G01M99/00(2011.01)I;
