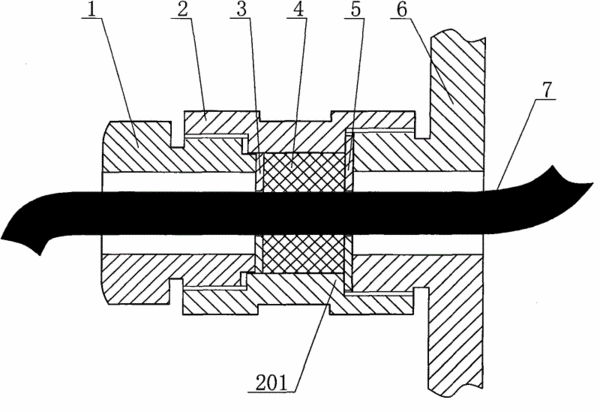

摘要：本實用新型提供一種水密封結構，包括穿艙數據線以及標準管節，其特征在于標準管節連接有連接套，連接套內側帶有凸起內圈，凸起內圈外套于密封圈，凸起內圈以及密封圈的右端面分別抵接大墊圈，大墊圈的另一端與標準管節抵接，小墊圈與密封圈的左端面抵接并內套于凸起內圈，緊固螺栓與連接套左端螺紋連接且與小墊圈抵接。本實用新型結構簡單、密封可靠，其使用時，穿艙數據線先后密封穿過緊固螺栓、小墊圈、密封圈以及大墊圈。
- 專利類型實用新型
- 申請人中國船舶重工集團公司第七〇二研究所;
- 發明人王永軍;沈永春;黃進浩;
- 地址214082 江蘇省無錫市濱湖區無錫市116信箱
- 申請號CN201020145960.4
- 申請時間2010年03月30日
- 申請公布號CN201651563U
- 申請公布時間2010年11月24日
- 分類號F16L5/10(2006.01)I;
