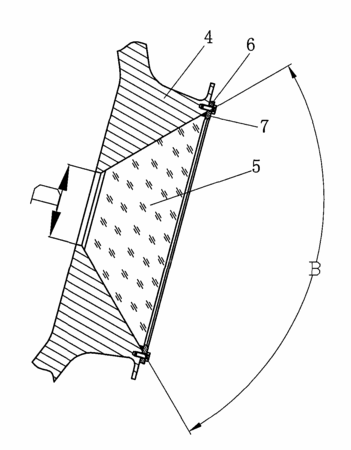

摘要：本實用新型涉及一種深海載人潛水器中大深度載人艙，包括球形艙體，球形艙體上設置有主觀察窗及主觀察窗兩側對稱設置的副觀察窗，其特征在于所述主觀察窗及副觀察窗的窗座上設置有圓錐形支承面，錐臺形的觀察窗玻璃通過壓環固定裝置在圓錐形支承面中，密封圈由壓環壓裝在觀察窗玻璃邊緣與支承面之間。由于采用圓錐形觀察窗結構，結構簡單，承壓能力強，單個觀察窗視野范圍較寬，在無需增加觀察窗數量及制造成本的情況下，優化副觀察窗與主觀察窗之間的水平夾角，增大主觀察窗與副觀察窗的視野重疊區域及總觀測視野范圍，其總觀測視野范圍可達210°，從而更有利于乘員直觀地觀測到潛水器前方的深海環境。
- 專利類型實用新型
- 申請人中國船舶重工集團公司第七〇二研究所;
- 發明人劉濤;徐芑南;沈允生;葉聰;
- 地址214082 江蘇省無錫市116信箱
- 申請號CN200920045495.4
- 申請時間2009年05月19日
- 申請公布號CN201447058U
- 申請公布時間2010年05月05日
- 分類號B63G8/00(2006.01)I;B63G8/38(2006.01)I;B63B19/02(2006.01)I;
