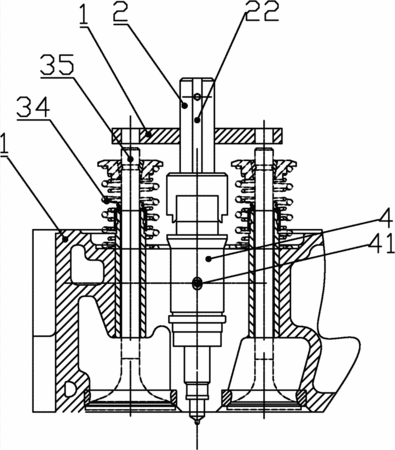

摘要：本發明公開了一種發動機噴油器安裝工具。該工具包括：校正板和校正軸；校正板的中心具有過軸孔和設置在過軸孔周向的鍵槽以及均布在校正板周向的四個通孔，鍵槽與位于一列的兩個通孔的中心連線成一定夾角，夾角與高壓聯接管安裝孔和位于一列的兩個通孔對應的兩個氣門桿的中心連線方向的夾角相等；校正軸上部具有與鍵槽適配的長條定位鍵，下部具有卡口；當卡口卡住噴油器的上端開口時，噴油器的進油孔與長條定位鍵的方向一致；校正軸穿入校正板的過軸孔，并通過長條定位鍵卡入鍵槽上下移動。該工具能夠有效保證噴油器進油孔與高壓聯接管安裝孔對齊，進而避免燃油從高壓聯接管與噴油器進油孔處泄漏而導致噴油器工作不良影響發動機性能。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳峰;康玉霞;邱永成;陳展;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201210001775.1
- 申請時間2012年01月05日
- 申請公布號CN103192349A
- 申請公布時間2013年07月10日
- 分類號B25B27/14(2006.01)I;
