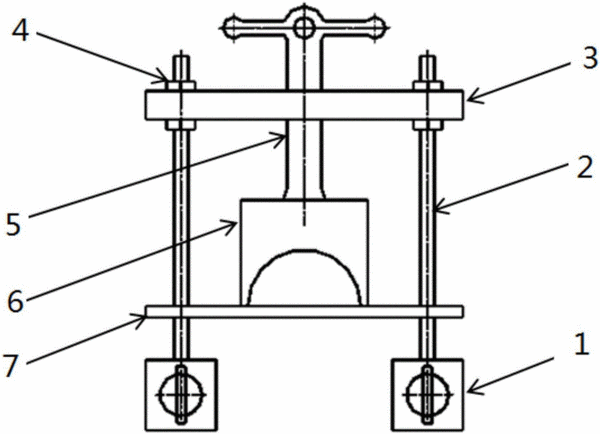

摘要：本發明公開了一種發動機氣門鎖夾的拆卸工裝。該拆卸工裝包括：開關式磁鐵底座；導柱，其為具有外螺紋的螺桿，分別通過其一端豎直設置在所述開關式磁鐵底座的頂面；支撐板，其一端加工有第一通孔，該支撐板的中部加工有螺紋軸螺孔，另一端加工有第一U形槽；手柄螺紋軸，其包括：螺桿軸以及分別設置在該螺桿軸兩端的手柄和旋轉球體；工作壓塊，其底面加工出半圓橋洞形狀的讓位槽，頂面加工有半圓球形孔；以及工作壓板，其一端加工有第二通孔，中間加工有梯形圓錐孔，該工作壓板的另一端加工有第二U形槽，所述工作壓板粘結在所述工作壓塊的底面。該拆卸工裝方便維修人員隨意調整底座在缸蓋頂面的吸合位置，用于不同氣門鎖夾的維修。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人寇世貴;馬慧斌;黎小春;李勇強;龐國強;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610978627.3
- 申請時間2016年11月08日
- 申請公布號CN106346416A
- 申請公布時間2017年01月25日
- 分類號B25B27/14(2006.01)I;
