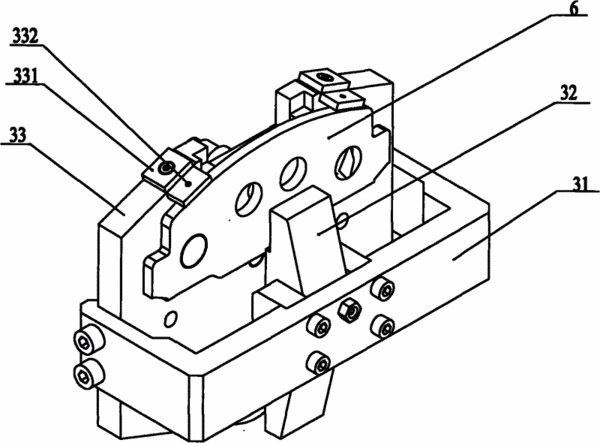

摘要：本實用新型涉及金屬加工機械領域，尤其涉及一種適用于多規格產品二工位加工的夾具，包括：定位模塊，定位模塊的肩部固定有鉆套，定位模塊的表面設有定位元件，定位模塊上設有頂桿出孔，支架固定在定位模塊上；壓板，通過安裝座固定在支架上；支架，復位彈簧設置在壓板和支架之間，在支架上設有一顆緊定螺釘；固定支撐桿，與定位模塊下部兩側斜面對應設置，定位模塊下部的兩側斜面與固定有鉆套兩肩部相互對應平行設置。本實用新型的有益效果：既提供多工位用于加工、又能適應不同規格、尺寸的工件的夾具，且可用于鉆、銑、磨、刨等多種切削加工。結構設計合理實用，構思巧妙新穎，結構簡單緊湊。
- 專利類型實用新型
- 申請人杭州眾享機械技術有限公司;
- 發明人張宏鋒;沈文靜;李祖平;張敏淵;
- 地址310012 浙江省杭州市西湖區文二路206號金地大廈6樓3618
- 申請號CN201020155319.9
- 申請時間2010年04月09日
- 申請公布號CN201677191U
- 申請公布時間2010年12月22日
- 分類號B23Q3/00(2006.01)I;B23B41/02(2006.01)I;
