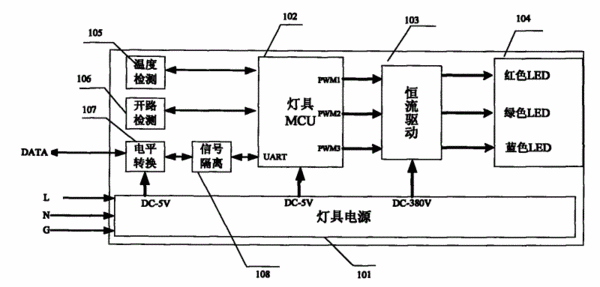

摘要：本實用新型公開了一種基于DMX512協議的LED燈具控制裝置，包括燈具電源模塊、燈具主控MCU、恒流驅動模塊、三路LED串、溫度檢測模塊、開路檢測模塊、電平轉換模塊電路、信號隔離電路，燈具主控MCU分別與溫度檢測模塊、開路檢測模塊、信號隔離電路雙向連接，電平轉換模塊與數據DATA、信號隔離電路雙向連接，燈具主控MCU輸出端連接恒流驅動模塊的輸入端，恒流驅動模塊的輸出分別連接三路LED串。本實用新型實時在線配置燈具的地址、燈光調節、溫度檢測以及開路狀態檢測，對LED燈具的運用具有重要的參考價值。
- 專利類型實用新型
- 申請人廣州中大中鳴科技有限公司;中山大學;
- 發明人蔡如海;黃以華;廖世文;劉燕林;張健翀;張耀天;
- 地址510000 廣東省廣州市番禺區小谷圍中一路60號數字家庭卵化基地B6-1房
- 申請號CN200920274754.0
- 申請時間2009年12月17日
- 申請公布號CN201585178U
- 申請公布時間2010年09月15日
- 分類號H05B37/02(2006.01)I;F21V23/00(2006.01)I;H04L29/06(2006.01)N;
