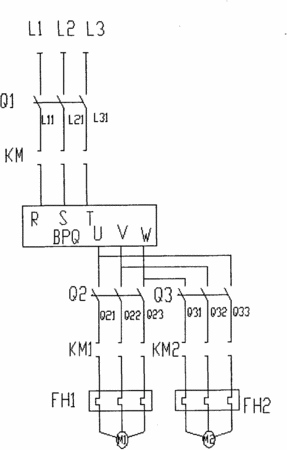

摘要：一種共用變頻器切換控制裝置，目的是兩臺泵共用同一臺變頻器進行控制、并方便切換；本實用新型包括變頻器、空氣開關、接觸器、熱繼電器、轉換開關、啟停按鈕、指示燈及電纜；兩臺加酸泵D1、D2的電機主回路并列，并接到變頻器BPQ輸出端U、V、W端子上；兩個電機主回路在變頻器BPQ出線端并列接出后分別安裝空氣開關Q2、Q3；兩臺泵控制電源Q21和Q31采用交流220V，正極電源分別接至兩臺泵電源空氣開關Q2和Q3下口，該位置處還裝有三位置轉換開關GHK，其兩常開觸點分別串接于控制電源Q21、Q31與停止按鈕SB4、SB6之間；在啟動按鈕SB3與接觸器線圈KM1之間串入接觸器KM2一對常閉觸點，同時在啟動按鈕SB5與接觸器線圈KM2之間串入接觸器KM1一對常閉觸點。
- 專利類型實用新型
- 申請人太原鋼鐵(集團)有限公司;
- 發明人董志堅;吳文清;
- 地址030003 山西省太原市尖草坪街2號
- 申請號CN200920254438.7
- 申請時間2009年11月09日
- 申請公布號CN201533271U
- 申請公布時間2010年07月21日
- 分類號H02P5/74(2006.01)I;
