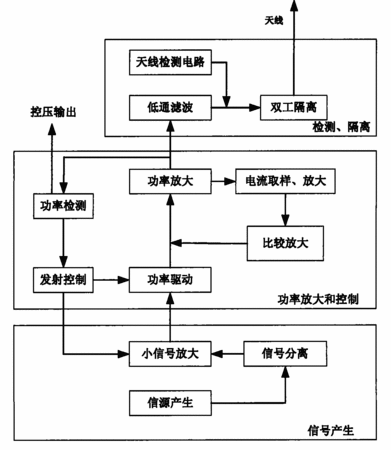

摘要：本實用新型公開了一種用于CTCS點式應答器的能量傳輸裝置，要解決的技術問題是為地面點式應答器提供可靠的、足夠的射頻能量。本實用新型的信號產生單元產生的射頻信號經功率放大和控制單元放大后，再經檢測、隔離單元向天線輸出，功率檢測電路獲取功率放大電路輸出的信號控制功率放大電路的輸出，功率放大和控制單元設有電流取樣、放大電路與比較放大電路，產生與功率放大電路電流相反的電壓，對功率放大電路的工作電流進行限制。本實用新型與現有技術相比，采用限制工作電流的方式，依靠電流取樣、放大電路、比較放大電路與功率放大器形成的閉環控制，當末級功放電流達到設定的安全值時會自動關斷功放的工作，電路簡單、實用。
- 專利類型實用新型
- 申請人深圳市遠望谷信息技術股份有限公司;
- 發明人楊正明;王國海;成世毅;王太忠;雷雨鋒;陳晶;
- 地址518057廣東省深圳市南山區科技園南區T2-B棟
- 申請號CN200920131635.X
- 申請時間2009年05月07日
- 申請公布號CN201405884Y
- 申請公布時間2010年02月17日
- 分類號B61L23/00(2006.01)I;B61L27/04(2006.01)I;H04B1/38(2006.01)I;
