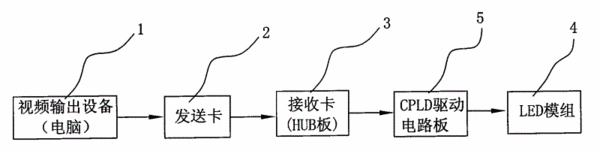

摘要:本實用新型涉及到一種LED顯示屏,尤其涉及到一種具有CPLD驅動電路的新型LED顯示屏。其包括依次相連的用于為LED顯示屏提供視頻信號的視頻輸出設備、將視頻信號轉化成接收卡能識別視頻信號的發送卡、用來接收發送卡視頻信號的接收卡、LED模組,所述的接收卡和LED模組之間設有用于提高LED顯示屏刷新頻率的CPLD驅動電路板,CPLD驅動電路板主要由CPLD驅動電路和單片機構成。本實用新型的有益效果是:在接收卡和LED模組之間設置一個CPLD驅動電路板,使用CPLD驅動電路提高LED顯示屏的刷新頻率,增加硬件逐點較正功能等,從而增強LED顯示屏的顯示效果。
- 專利類型實用新型
- 申請人深圳市大眼界光電科技有限公司;
- 發明人陳君;謝鴻階;
- 地址518030廣東省深圳市福永街道永和路鑫豪盛(鼎豐)高新科技園B5棟
- 申請號CN200920135160.1
- 申請時間2009年03月04日
- 申請公布號CN201383300Y
- 申請公布時間2010年01月13日
- 分類號G09F9/33(2006.01)I;G09G3/32(2006.01)I;G06F3/14(2006.01)I;
