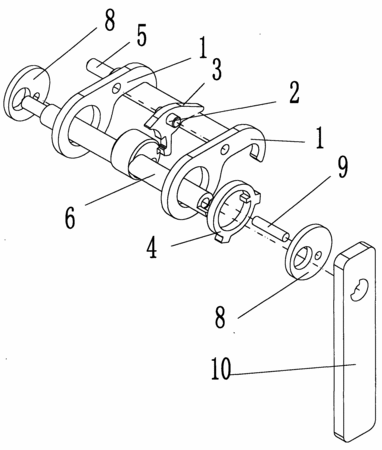

摘要：本實用新型提供一種鎖緊裝置，一種鎖緊裝置，其包括鎖扣片、轉軸、止位片、限位片、鎖緊軸，轉軸是一個偏心軸，轉軸的小軸為轉動軸；鎖扣片一端有孔，另一端為鎖扣，轉軸的偏心大軸與鎖扣片一端的孔套接，鎖扣片的鎖扣與鎖緊軸相適應，鎖扣片通過銷軸與止位片連接；限位片中心為圓孔，在其內部圓孔有一突起，限位片外圍有兩個突起，轉軸的偏心大軸有一與限位片內突起相適應的凹槽，限位片利用內部圓的突起固定在轉軸偏心大軸上；止位片有與限位片外突起相適應的凹口。本實用新型相對現有技術與如下優點：精確的鎖緊調節距離；小尺寸能提供大鎖緊力；動作準確精密；操作簡單方便。
- 專利類型實用新型
- 申請人深圳市大眼界光電科技有限公司;
- 發明人陳君;寇梟;殷柏成;
- 地址518000 廣東省深圳市福永街道永和路鑫豪盛(鼎豐)科技園B1棟
- 申請號CN200920260677.3
- 申請時間2009年11月25日
- 申請公布號CN201575008U
- 申請公布時間2010年09月08日
- 分類號F16B1/02(2006.01)I;
