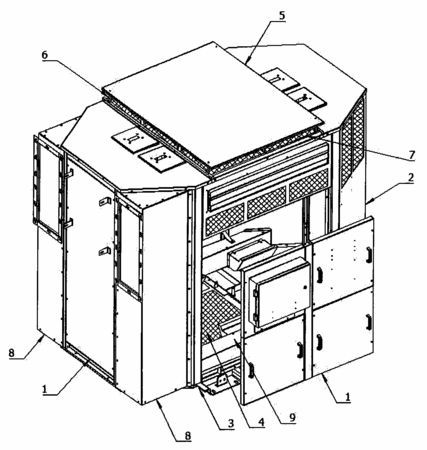

摘要：本實用新型涉及一種干式變壓器外殼結構。其特征是：外殼由四周面板(1)和斜柱(2)彼此連接成外殼外壁，所述兩個“π”型支架(3)將外殼托起與地面留有一定的間距，在外殼底部鋪設底網(4)，而中間頂蓋(5)四角則用四個支柱(6)撐起與外殼留有足夠的間距，中間頂蓋(5)下面鋪設頂網(7)。在外殼左側兩斜柱上各安裝一個外風道(8)，每個外風道(8)的一端安裝風機，另一端與外殼內部的內風道(9)連接。這種干式變壓器外殼，結構緊湊、體積小巧，減少了風機使用數量，從而降低了生產和使用成本。
- 專利類型實用新型
- 申請人海南金盤電氣有限公司;
- 發明人陳偉;鄧永艷;劉玲;陳鵬;
- 地址570216海南省?？谑心虾４蟮?68號?？诒６悈^7號廠房
- 申請號CN200820131917.5
- 申請時間2008年08月08日
- 申請公布號CN201282002Y
- 申請公布時間2009年07月29日
- 分類號H01F27/02(2006.01)I;H01F27/08(2006.01)I;
