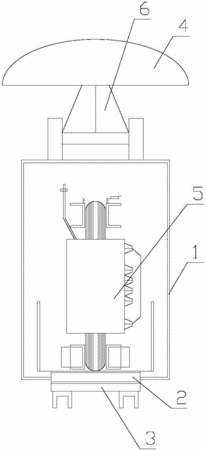

摘要:本實用新型涉及一種低噪音型樹脂絕緣干式變壓器,包括殼體、底座、連接機構和擋水機構,所述殼體內設有變壓器主體,所述擋水機構包括擋水板和支撐架,所述連接機構包括橫梁和固定在橫梁下方的兩根槽鋼,兩根槽鋼的開口朝下設置且兩根槽鋼分別位于橫梁的兩端,所述橫梁的下端面上設有與槽鋼匹配的凹槽,所述凹槽內設有與槽鋼匹配的U型緩沖塊,所述槽鋼的頂端嵌入緩沖塊內,所述槽鋼與緩沖塊通過螺栓連接。該低噪音型樹脂絕緣干式變壓器通過在頂部設置擋水機構,能夠有效地減小雨水對變壓器殼體的沖擊,保持變壓器內部結構的連接穩定性,減小噪音的產生,通過緩沖式的連接機構,能夠在安裝后,大幅度減小噪音。
- 專利類型實用新型
- 申請人深圳市深特變電氣設備有限公司;
- 發明人張遠平;
- 地址518000 廣東省深圳市龍崗區布吉街道羅崗企嶺北路吉盛昌工業廠區廠房1樓
- 申請號CN201520574911.5
- 申請時間2015年08月04日
- 申請公布號CN204760173U
- 申請公布時間2015年11月11日
- 分類號H01F27/02(2006.01)I;
