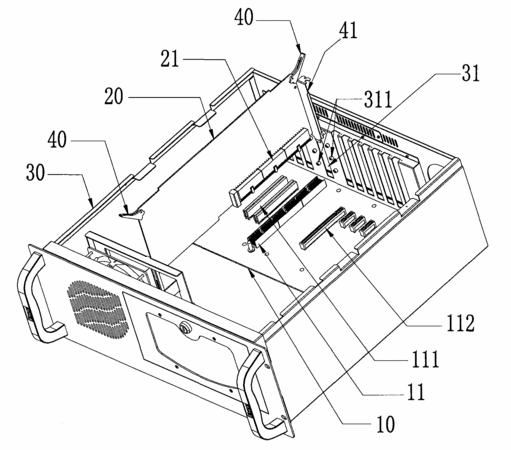

摘要：本發明涉及一種工控計算機，在機箱內設置有系統功能板和工控底板以及連接兩者的針孔式總線連接器，在機箱內還設置有與系統功能板滑動連接的至少一個限位導軌，在系統功能板上設置有至少一個插拔手柄，針孔式總線連接器包括帶屏蔽殼的母型插孔式連接組件和帶屏蔽針的公型插針式連接組件；帶屏蔽殼的母型插孔式連接組件包括至少一段帶屏蔽殼的母型插孔式連接構件，帶屏蔽針的公型插針式連接組件包括至少一段帶屏蔽針的公型插針式連接構件。該工控計算機增加了功能板與底板的接合力，可以提高功能板與底板接合的可靠性，系統功能板上與工控底板連接的部分，其總長度不超過半長卡長度，不需在插全長卡時增加工控底板的面積。另外，其可滿足PCIE總線高達2.5G位/秒的傳輸速率和電磁屏蔽要求。
- 專利類型發明專利
- 申請人研祥智能科技股份有限公司;
- 發明人劉啟晌;劉君玲;陳勇;
- 地址518057 廣東省深圳市南山區高新中四道31號研祥科技大廈
- 申請號CN200910107937.8
- 申請時間2009年06月11日
- 申請公布號CN101923370B
- 申請公布時間2012年03月28日
- 分類號G06F1/16(2006.01)I;G06F1/18(2006.01)I;H01R13/648(2006.01)I;H01R13/652(2006.01)I;
