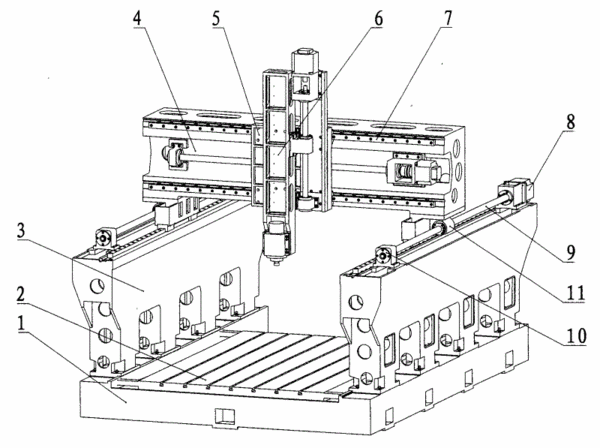

摘要：本實用新型提供了一種龍門式數控雕銑機，包括龍門式床身、工作臺、橫梁、垂直進給滑枕和數控單元；所述龍門式床身由底座和設置在底座兩側的立柱構成；橫梁架設在兩側的立柱的導軌上并可沿其滑動，且橫梁與安裝在立柱上的驅動裝置連接；垂直進給滑枕通過連接板與橫梁上的導軌連接并沿導軌滑動，且連接板與安裝在橫梁上的橫向驅動裝置連接；工作臺安裝在底座上。該龍門式數控雕銑機床身采用龍門立式結構，相對現有定梁式數控雕銑機可以裝夾較大工件。龍門式床身與工作臺一體，不僅剛性好，而且兩者之間不存在安裝誤差，長時間使用不會影響加工精度；橫梁采用雙端驅動裝置，驅動中心與橫梁的重心位置更加接近，大大提高了機床的穩定性。
- 專利類型實用新型
- 申請人南京四開電子企業有限公司;
- 發明人劉明燈;杜玉湘;王康;
- 地址210007江蘇省南京市光華門外軍農路2號
- 申請號CN200820035806.4
- 申請時間2008年05月08日
- 申請公布號CN201192776Y
- 申請公布時間2009年02月11日
- 分類號B23Q1/01(2006.01);B23Q1/25(2006.01);B23Q5/02(2006.01);B44B3/00(2006.01);
