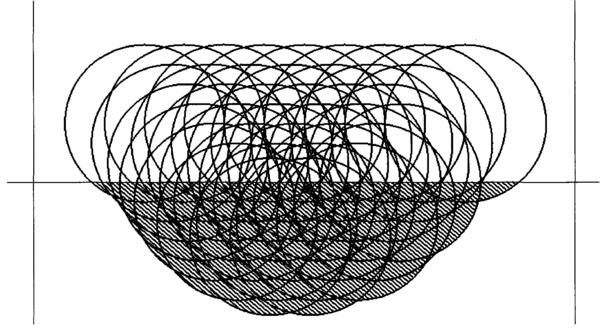

摘要：本發明公開了一種使用數控機床加工卷筒繩槽的方法，包括以下步驟：設垂直于工件截面水平表面的方向為X向，平行于工件截面水平表面的方向為Z向，同時設定主軸標準值；裝夾工件毛坯后先用外圓車刀粗車一次外壁；換圓形車刀按X方向切削一層直到繩槽邊緣，并留下0.2～2mm的余量；在Z方向上進刀，直到切削到繩槽底徑位置，并留下0.2-2mm的余量；從繩槽圓弧的一側定點開始精加工，每加工完一刀后根據加工方向，將當前Z坐標加上或減去精加工每刀偏移量得到下一刀加工起點的Z坐標，直至加工到繩槽的另一側頂點，得到所述的卷筒繩槽。本發明加工效率高，精確度、成品率大大提高。
- 專利類型發明專利
- 申請人南京四開電子企業有限公司;
- 發明人杜玉湘;章雨林;
- 地址210007 江蘇省南京市白下區軍農路2號
- 申請號CN201010195728.6
- 申請時間2010年06月09日
- 申請公布號CN101862868A
- 申請公布時間2010年10月20日
- 分類號B23G1/02(2006.01)I;
