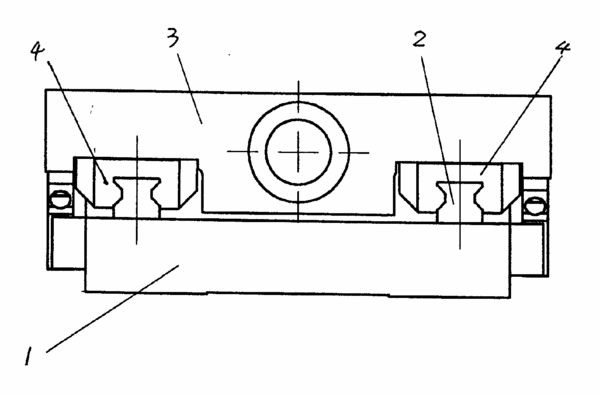

摘要：本實用新型公開了一種滑臺裝置，特別是一種用于金屬切削機床的高剛度精密滑臺裝置。它包括滑座[1]，在滑座[1]上設有導軌[2]，滑臺體[3]置于導軌[2]上，其特征在于：所述的滑座[1]與導軌[2]之間為分體結構并固定聯接。與現有技術相比，由于滑座1為鋼板并與導軌為粘接及螺釘固定聯接，省去了鑄造加工過程，簡化了機加工工藝，導致制造工藝簡單、加工成本低，結構尺寸較小，特別是高度方向尺寸大大降低，使滑臺體上面的動力頭在工作時所產生的力矩顯著降低，增強了整體結構的剛性，提高了加工精度，可滿足機床高速運動的要求。
- 專利類型實用新型
- 申請人大連機床集團有限責任公司;
- 發明人楊曙光;張樹禮;黃耀明;邢曉輝;馬秀毅;
- 地址116022遼寧省大連市鞍山路38號
- 申請號CN200420120834.8
- 申請時間2004年12月29日
- 申請公布號CN2758007Y
- 申請公布時間2006年02月15日
- 分類號B23Q1/01(2006.01);
