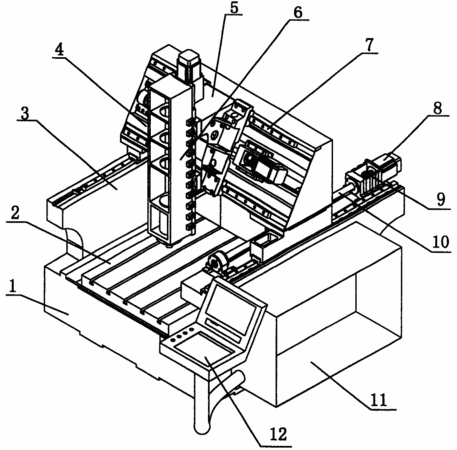

摘要：本實用新型公開了一種數控雕銑機，它包括床身、工作臺、左右立柱、橫梁、連接板、滑板以及數控單元，工作臺設在床身上，左右立柱分別設在床身的兩側，沿Y軸移動的橫梁設在左右立柱上并通過驅動裝置進行驅動，沿X軸移動的連接板設在橫梁上，沿Z軸進給的滑板設在連接板上，數控單元與各部件分別連接。本實用新型采用龍門立式結構，可以裝夾較大工件，且行程也適當增大。床身與工作臺一體，不僅剛性好，而且兩者之間不存在安裝誤差，長時間使用也不會影響加工精度；橫梁的X軸導軌截面具有30度的傾角，相應提高了加工精度；橫梁采用單端驅動裝置，在滿足使用要求的基礎上減少了成本。
- 專利類型實用新型
- 申請人南京四開電子企業有限公司;
- 發明人唐小艷;杜玉湘;
- 地址210007江蘇省南京市光華門外軍農路2號
- 申請號CN200620072672.4
- 申請時間2006年04月24日
- 申請公布號CN2894903Y
- 申請公布時間2007年05月02日
- 分類號B23C1/06(2006.01);B23Q1/01(2006.01);B23Q1/25(2006.01);
