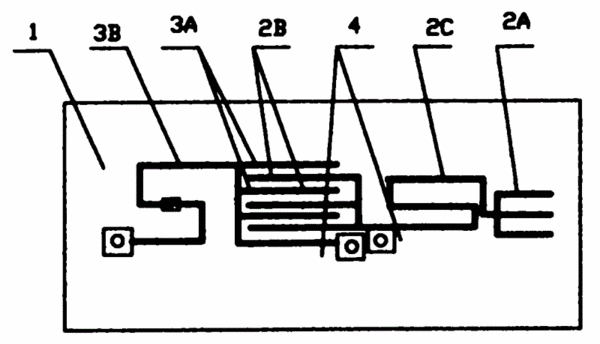

摘要：本實用新型涉及一種手機內置式天線的結構設計改進。改進后的設計由PCB板及附著在PCB板上的兩薄銅片部件組成：輻射部件由一端連接在一起的平行條狀薄銅片構成的輻射翼和一端連接在一起的平行條狀薄銅片構成的傳導偶件組成，以上兩組行條狀薄銅片的兩連接端借助一條傳輸線連接在一起。傳導部件：由一端連接在一起的平行條狀薄銅片構成的傳導偶件和連接在該端的一條感應傳輸線組成，兩部分中的組成傳導偶件的平行條狀薄銅片均勻交錯分布在PCB板上形成高頻信號傳導通道。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人童俊;鄧貴月;
- 地址518053廣東省深圳市南山區華僑城康佳集團股份有限公司
- 申請號CN200520060506.8
- 申請時間2005年06月22日
- 申請公布號CN2817088Y
- 申請公布時間2006年09月13日
- 分類號H01Q1/38(2006.01);H01Q1/24(2006.01);H01P3/00(2006.01);H01P5/00(2006.01);
