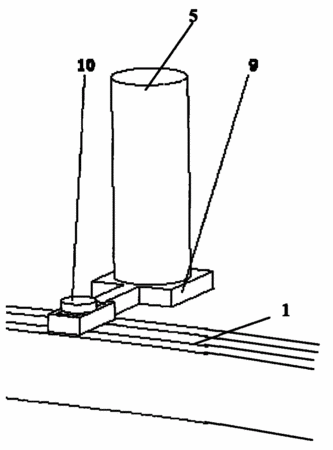

摘要:一種光電倍增管安裝結構,包括軌道固定板,反光鏡固定板和光電倍增管固定板,所述的反光鏡固定板為矩形板,在其兩個相鄰的邊上設有固定螺孔,在該相鄰的兩邊相對的角部切去一角形成斜邊,在該斜邊上用粘合劑粘接反光鏡。在光電倍增管固定板寬部的一側固定光電倍增管,該光電倍增管固定板窄部用緊固螺釘與所述的反光鏡固定板一邊上的固定螺孔緊固。采取上述技術措施后,當需要選用兩條離的很近的光譜線時,兩個相鄰的光電倍增管可以安裝在上下不同的位置,既能使相鄰的兩條譜線射出的光互不影響,又能使光電倍增管能正確接受光的信號,不影響分析精度。安裝調試方便,節約安裝成本,性能可靠,容易更換。
- 專利類型實用新型
- 申請人北京瑞利分析儀器公司;
- 發明人岳所祥;
- 地址100016北京市朝陽區酒仙橋東路9號A5樓
- 申請號CN200720190236.1
- 申請時間2007年11月19日
- 申請公布號CN201107262Y
- 申請公布時間2008年08月27日
- 分類號G01N21/01(2006.01);G01N21/25(2006.01);
