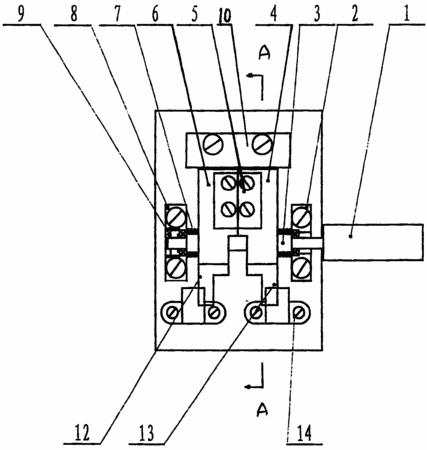

摘要：本發明新型狹縫裝置涉及一種光學分析儀器部件，包括能在同一平面相對運動的左狹縫絲母板和右狹縫絲母板，兩狹縫絲母板相對的水平面上分別對稱固定有刃口相對的狹縫縫片；兩狹縫絲母板相鄰的邊所在的板頭部分分別為前板部分和后板部分，所述前板部分分別設置有垂直于狹縫縫片刃口且貫通前板部分的絲母孔，一左右旋向的絲桿分別與相應左、右旋向的兩絲母孔的螺紋聯接；所述后板部分均與一直線運動限制裝置相連，所述直線運動方向為與絲桿平行的方向；所述絲桿兩端分別固定在軸承支座和止推軸承座上，與軸承支座相連的絲桿部分與動力裝置相連。本發明改變了現有楔形滑塊帶動縫片的結構，縫片開口精度大大提高，可實現自動控制，能廣泛用于各種光譜儀器。
- 專利類型發明專利
- 申請人北京光學儀器廠;
- 發明人李福林;劉杏娥;
- 地址101149北京市通州區新華大街157號
- 申請號CN200610114318.8
- 申請時間2006年11月06日
- 申請公布號CN1967208A
- 申請公布時間2007年05月23日
- 分類號G01N21/01(2006.01);G01N21/25(2006.01);G01J3/04(2006.01);
