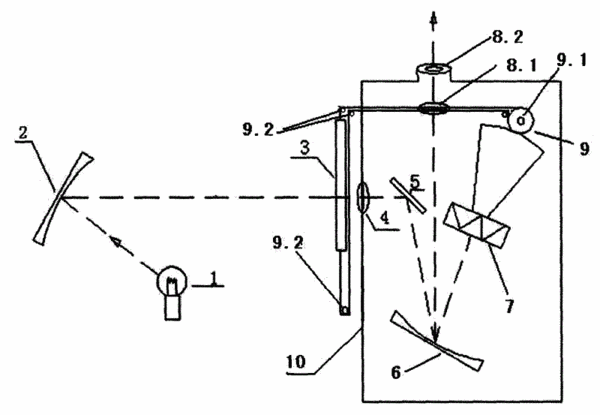

摘要:一種波長連續可調的元素分析儀,包括光源、比色裝置,波長可調分光裝置,分光裝置由光源弧面反光鏡、移動光欄、反光鏡、分光弧面反射鏡、衍射光柵、導出凸鏡、光欄光柵移動裝置及分光單色體構成;分光單色體上開有進光孔(4)和出光孔,光源弧面反光鏡、移動光欄、進光孔、反光鏡設在同一個光軸上;分光弧面反射鏡、衍射光柵安裝同一個光軸上;分光弧面反射鏡同時還與導出凸鏡及出光孔處在同一個光軸上;在光欄光柵移動裝置帶動下,移動光欄和衍射光柵分別作直線移動和轉動。本實用新型通過所增加的波長可調分光裝置,從根本上解決了傳統元素分析儀采用直流燈泡加濾光片或固定波長發光二極管作為光源,帶來的波長不能連續可調且精度不高的問題。
- 專利類型實用新型
- 申請人南京麒麟分析儀器有限公司;
- 發明人曹鋒;徐斌;陳天水;楊勇;
- 地址211300江蘇省南京市高淳縣玉泉路5號
- 申請號CN200620077100.5
- 申請時間2006年09月04日
- 申請公布號CN201041543Y
- 申請公布時間2008年03月26日
- 分類號G01N21/01(2006.01);G01N21/00(2006.01);G02F1/01(2006.01);
