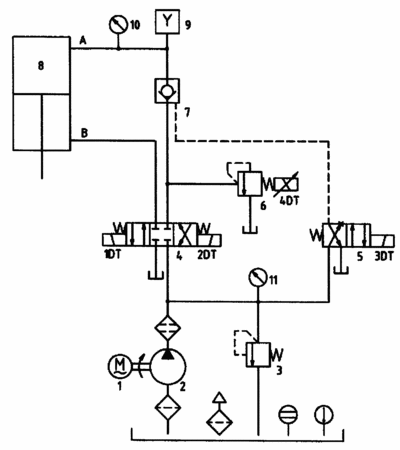

摘要:本實用新型屬于液壓控制技術。為滿足超高壓生物處理設備的工作壓力高、保壓時間長的特點而專門設計了一體化超高壓生物處理設備的液壓控制系統。它是由電機、油泵、溢流閥、三位四通閥、比例溢流閥、和二位三通閥所組成,油泵的出口接三位四通閥、溢流閥和二位三通閥,三位四通閥的出口接比例溢流閥和增壓油缸的上口A,二位三通閥的出口接單向閥的控制端。整個控制系統的特點是用單向閥作無泄漏的保壓,用二位三通閥控制其導通,比例溢流閥設在單向閥的前方,能保證保壓的可靠,與二位三通閥及壓力傳感器的配合實現整機的閉環控制。它具有設計合理、結構簡單、保壓性能好、能可靠地實現整機的閉環控制的特點。
- 專利類型實用新型
- 申請人天津市華泰森淼生物工程技術有限公司;
- 發明人羅利軍;呂洪波;陳于;賈培起;
- 地址300384天津市南開區華苑產業區物華道8號B座409
- 申請號CN200620151732.1
- 申請時間2006年12月14日
- 申請公布號CN201078362Y
- 申請公布時間2008年06月25日
- 分類號F15B11/02(2006.01);F15B13/02(2006.01);F15B13/16(2006.01);F15B20/00(2006.01);
