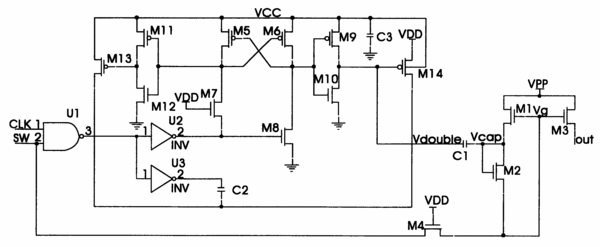

摘要：本實用新型公開了一種高壓開關電路，要解決的技術問題是適用低壓EEPROM。本實用新型的高壓開關電路，具有與非門，一、三場效應管柵極共接并與二、四場效應管的漏級相連，一、三場效應管的漏級共接且與高壓輸入端相連，三場效應管的源級為輸出端，四場效應管的柵極與工作電壓連接，其源級和與非門的第二輸入端共接且與低壓輸入信號連接，與非門的第一輸入端與時鐘信號連接，與非門輸出端與二場效應管的柵極之間串接有倍壓電路。本實用新型與現有技術相比，采用倍壓電路，使得高壓開關電路第一電容前的電壓的幅值由原工作電壓變為兩倍，開關的最小工作電壓變為傳統開關的一半，保證了高壓開關電路可以在低壓EEPROM芯片中工作，提高了反饋效率。
- 專利類型實用新型
- 申請人深圳市遠望谷信息技術股份有限公司;
- 發明人熊立志;劉巖;王振華;
- 地址518057廣東省深圳市南山區科技園南區T2-B棟
- 申請號CN200720118143.8
- 申請時間2007年01月19日
- 申請公布號CN201000759Y
- 申請公布時間2008年01月02日
- 分類號G11C16/06(2006.01);H03K17/687(2006.01);
