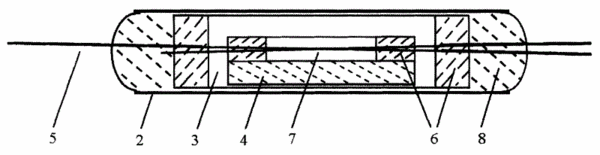

摘要:本實用新型公開一種小尺寸光纖耦合器模塊,其包括耦合器模塊、一組熔接后安裝于耦合器模塊內的小尺寸耦合器,所述小尺寸耦合器包括管體、石英圓管、石英基板、封裝在石英基板內部的錐芯、從錐芯兩端分別延伸出的依次穿過石英基板、石英圓管、管體的光纖。所述耦合器模塊外形尺寸范圍是長80mm至90mm、寬65mm至70mm、高8mm至16mm,置于耦合器模塊內的耦合器兩端的光纖的彎曲半徑不小于常規光纖的彎曲半徑即30mm,避免了光纖的急彎,從而減少了光纖耦合器光功率的損耗、提高了耦合器的機械性能和整個耦合器模塊的使用性能,避免了因光纖急彎導致耦合器根部光纖斷裂而使整個小尺寸光纖耦合器模塊失效的現象發生。
- 專利類型實用新型
- 申請人深圳朗光科技有限公司;
- 發明人黃進先;岳超瑜;朱少軍;
- 地址518040廣東省深圳市福田區泰然工貿園蒼松大廈南座5樓
- 申請號CN200620015500.3
- 申請時間2006年10月30日
- 申請公布號CN200979608Y
- 申請公布時間2007年11月21日
- 分類號G02B6/26(2006.01);
