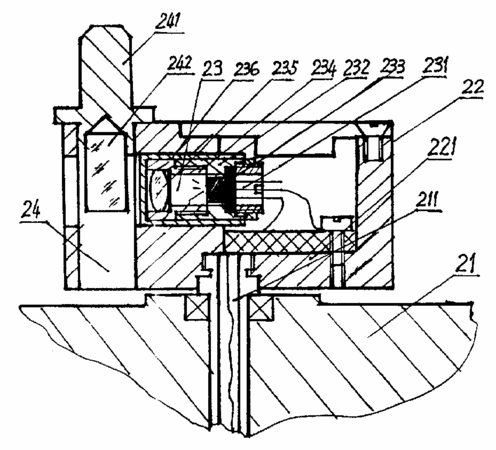

摘要：本實用新型涉及一種水平線顯示的儀器,特別涉及一種使用激光顯示的水平顯示儀器。本實用新型提供的激光掃平儀,由機座、機身和旋轉頭組成,旋轉頭位于機身的頂部,旋轉頭直接由機身內的電機及傳動機構帶動旋轉。旋轉頭上有一單激光光源提供單束光,射到目的物墻上形成一光點,在激光射出處設置有一柱面鏡,激光光束經柱面鏡折射在目的物墻上可產生一定長度的亮線,當需要在四周目的物上產生一環形亮線時,由電機帶動旋轉頭轉動在目的物墻上掃出一環形亮線。本實用新型內使用單激光光源,旋轉傳動結構簡單,故成本低,制造簡單。
- 專利類型實用新型
- 申請人北京光學儀器廠;
- 發明人張瑞欣;田春義;崔碧峰;
- 地址101149北京市通縣新華大街157號
- 申請號CN96241591.X
- 申請時間1996年11月01日
- 申請公布號CN2279585Y
- 申請公布時間1998年04月22日
- 分類號G01C3/20;G01C5/00;
