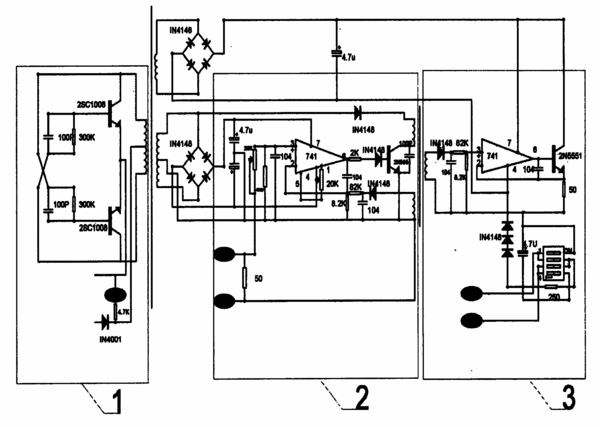

摘要：一種信號隔離方法涉及工業用自動化儀表電信號傳輸技術，其特征在于下列步驟：24V直流供電電源經推挽電路振蕩產生兩組隔離的電壓信號，一組為前級運算放大器供電，另一組為后級運算放大器供電。前級運算放大器與后級運算放大器通過磁環線圈隔離。輸入端輸入的4～20mA電流信號經取樣電阻產生電壓信號，將所得到的電壓信號傳輸至前級運算放大器，放大后送至隔離線圈。前級運算放大器的負反饋和線性通過隔離線圈來調整，使其正負反饋電位相同，實現閉環調節。隔離后的線圈產生4～20mA電流經取樣電阻產生電壓信號，將所得到的電壓信號送至后級運算放大器放大，產生標準恒流源信號輸出。優點在于克服執行機構自身及外界干擾，使控制運行穩定。
- 專利類型發明專利
- 申請人福建順昌虹潤精密儀器有限公司;
- 發明人林善平;陳盛燦;楊瑩;
- 地址353200福建省順昌縣富州開發區虹潤科技園
- 申請號CN200610005519.4
- 申請時間2006年01月08日
- 申請公布號CN1804918A
- 申請公布時間2006年07月19日
- 分類號G08C19/00(2006.01);
