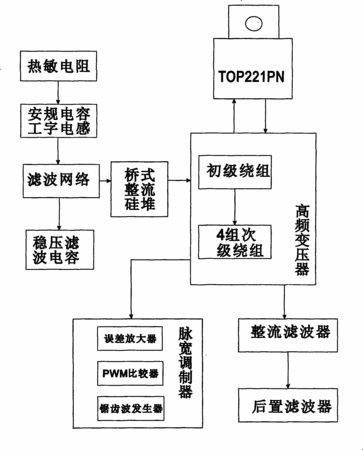

摘要：儀表開關電源涉及工業用自動化儀表，其特征在于包括：熱敏電阻、安規電容、工字電感、濾波網絡、穩壓濾波電容、橋式整流硅堆、三端TOP221PN、功率開關管、高頻變壓器、脈寬調制器、整流濾波器、后置濾波器；由于采用了TOP221PN芯片作為控制電路，該電路具有三端隔離、脈寬調制、反激式等性能，配合脈寬調制器，能產生頻率固定而脈沖寬度可調的信號，通過控制功率開關管的通斷狀態，來調節輸出電壓的高低，達到穩壓的目的。其中三端TOP221PN和脈寬調制器組成的單端反激式電路解決了常規儀表電源適配電壓范圍窄的問題。
- 專利類型實用新型
- 申請人福建順昌虹潤精密儀器有限公司;
- 發明人林善平;陳志揚;
- 地址353200 福建省順昌縣城南東路41號
- 申請號CN200920177683.2
- 申請時間2009年09月10日
- 申請公布號CN201536323U
- 申請公布時間2010年07月28日
- 分類號H02M7/04(2006.01)I;H02M3/28(2006.01)I;H02M1/32(2007.01)I;
