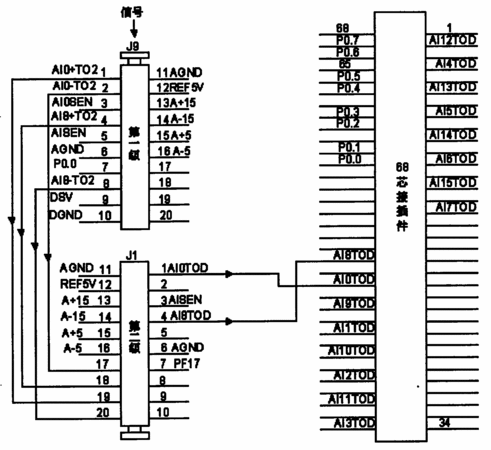

摘要：本發明公開了一種虛擬儀器信號調理裝置，利用背板總線實現信號的傳輸、調理模塊的集成，涉及測試技術中的信號調理裝置，為解決現有調理裝置存在的不易集成、不易與虛擬儀器配套的缺點而設計。本發明核心思想是電源內嵌于機箱，電源的輸出端連接至背板總線，前面板上的傳感器接插件耦接于信號調理模塊；背板利用其上的級聯總線實現信號的傳輸、調理模塊的集成；待調理輸入信號經前面板輸入至信號調理模塊，經信號調理模塊調理后，通過背板上的調理模塊接插件傳輸到背板總線，最后通過多芯電纜傳輸到虛擬儀器數據采集卡。利用本發明，解決了虛擬儀器系統集成存在的信號調理器不易集成，與數據采集卡連接不便的問題。
- 專利類型發明專利
- 申請人北京領邦儀器技術有限公司;
- 發明人崔忠偉;
- 地址100081北京市海淀區中關村南大街9號理工科技大廈1312
- 申請號CN200610083636.2
- 申請時間2006年05月31日
- 申請公布號CN1851773A
- 申請公布時間2006年10月25日
- 分類號G08C19/00(2006.01);
