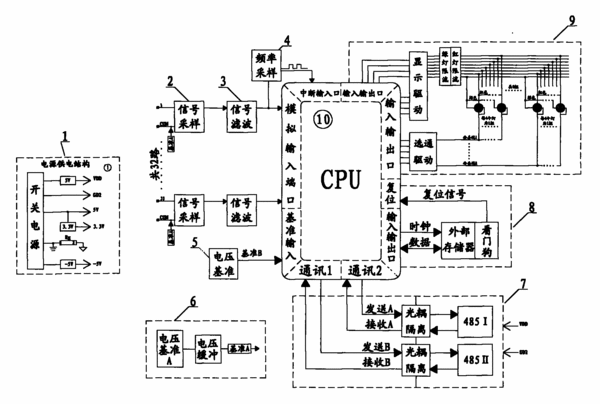

摘要:本發明涉及一種32回路模擬信號遙測裝置,包括電源電路(1)、信號采集電路(2)、信號濾波電路(3)、頻率采樣電路(4)、第二電壓基準電路(5)、第一電壓基準電路(6)、485通訊電路(7)和CPU(10),CPU使用美國Microchip公司生產的帶DSP內核高速16位單片機DSPIC33FJxxxGPx10作為中央處理單元,第一電壓基準電路電壓輸出接到輸入信號的公共端,提供給所有32路輸入信號一個直流偏移電壓,32路輸入信號分別進入獨立的信號采集電路進行采樣轉換,再分別經過一個信號濾波電路,各自接入CPU的32路模擬輸入端,CPU的兩個串行的通訊口分別經過485通訊電路的一個發送、一個接收光耦到RS485轉換芯片。本發明可以大大簡化CPU外圍硬件電路結構,降低了系統成本,提高了系統可靠性。
- 專利類型發明專利
- 申請人江蘇安科瑞電器制造有限公司;
- 發明人李海全;蔡磊;湯建軍;吳建明;
- 地址214405江蘇省江陰市南閘鎮東盟園區東盟路5號
- 申請號CN200810123009.6
- 申請時間2008年07月06日
- 申請公布號CN101320514A
- 申請公布時間2008年12月10日
- 分類號G08C19/00(2006.01);G08C19/02(2006.01);
