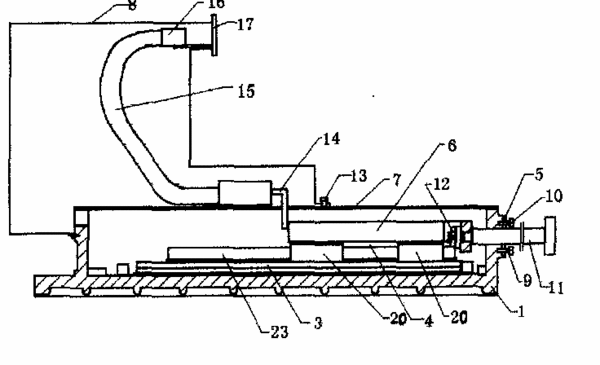

摘要：本實用新型公開了一種直線驅動軸裝置。由直線馬達、箱體、滑板、拖鏈、防護罩和蓋板組成，直線馬達包含動子和定子(可拼接的磁鐵板)，將動子固定于滑板，滑板安裝在直線導軌副上，同時滑板上固定并引出推送桿，直線導軌副和定子固定于箱體內部，將箱體與蓋板密閉連接加以防護，推送桿與箱體間有密封圈加以密封，這樣構成一套獨立動力直線驅動軸裝置。將該裝置固定于機床不動件上，推送桿聯接移動部件，在直線電機推力作用下，機床上的移動部件即可完成直線往復運動。本實用新型解決了直線電機的防護問題。解決了在加工過程中有金屬切屑及冷卻液進入電機吸附在磁鐵上這一難點，具有安裝方便，安全有效的優點，適用于各類機床應用。
- 專利類型實用新型
- 申請人北京機電院高技術股份有限公司;
- 發明人劉景祎;王作鈞;邵景;李緒成;王習貞;方旭映;
- 地址100027北京市朝陽區工體北路4號
- 申請號CN03267053.2
- 申請時間2003年07月10日
- 申請公布號CN2631693Y
- 申請公布時間2004年08月11日
- 分類號B23Q5/00;B23Q11/08;H02K41/02;
